產品描述
橫川·YOKOKAWA 系列直線電機模組，包括無鐵芯電機和有鐵芯電機類型的模組，載臺 長度有135mm、190mm、270mm、378mm多種可選類型，分別對應多種推力和負載 遞增的多個范圍。標準的模組提供50mm遞增(1000以內)可選有效行程。
LMC系列有鐵芯電機

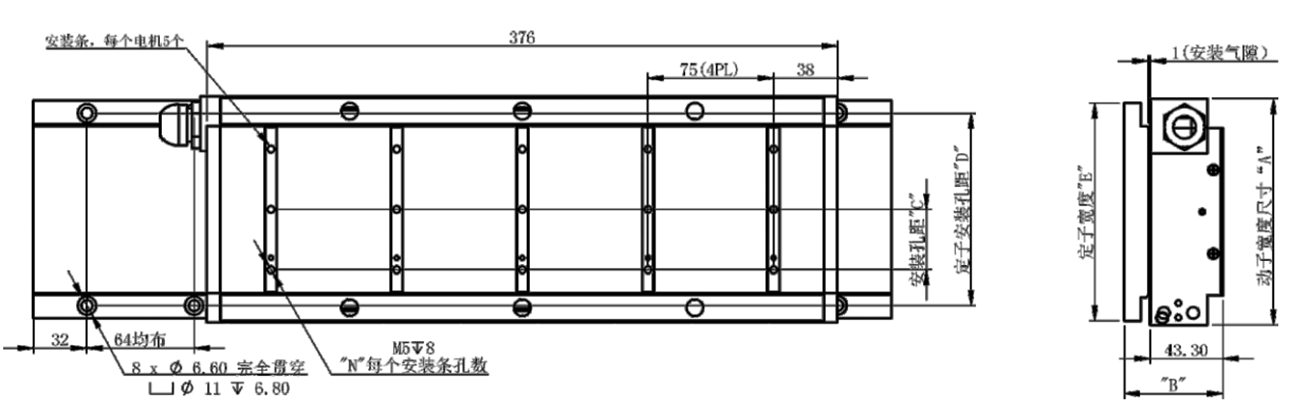

外形圖(單位:mm)
|
性能參數 |
單位 |
LMC-E22-050-A1 |
LMC-E22-075-A1 |
LMC-E22-100-A1 |
LMC-E22-100-A2 |
LMC-E22-150-A1 |
LMC-E22-200-A2 |
|
峰值推力 |
N |
1250 |
1875 |
2540 |
2540 |
3240 |
4600 |
|
峰值電流 |
A |
20 |
20 |
20 |
40 |
20 |
40 |
|
持續(xù)推力 |
N |
440 |
640 |
890 |
890 |
1130 |
1600 |
|
持續(xù)電流 |
A |
7 |
7 |
7 |
14 |
7 |
14 |
|
電機常數@Tmax. |
N/(W1/2) |
35.5 |
44.6 |
55.5 |
55.7 |
52.5 |
72 |
|
最大持續(xù)耗散功率 |
W |
154.35 |
205.8 |
257.25 |
255.192 |
463.05 |
493.92 |
|
繞組代碼 |
|
A1 |
A1 |
A1 |
A2 |
A1 |
A2 |
|
力常數 |
N/A |
63 |
92 |
127 |
63.5 |
162 |
117 |
|
反向電動勢 |
V/m/s |
51.5 |
76 |
103.6 |
52 |
132 |
95 |
|
相間電阻 |
ohms |
1.5 |
2 |
2.5 |
0.6 |
4.5 |
1.2 |
|
相間電感 |
mH |
14 |
20.4 |
26 |
6.5 |
38.9 |
13 |
|
電氣時間常數 |
ms |
9.6 |
9.6 |
9.6 |
9.6 |
9.6 |
9.6 |
|
最大端電壓 |
Vdc |
540 |
540 |
540 |
540 |
540 |
540 |
|
吸引力 |
kN |
4.9 |
7.3 |
9.8 |
9.8 |
14.6 |
19.7 |
|
動子重量 |
kg |
6.9 |
9.6 |
12.5 |
12.5 |
18.1 |
23.7 |
|
定子型號 |
|
T-LMC-E050-S*** |
T-LMC-E075-S*** |
T-LMC-E100-S*** |
T-LMC-E100-S*** |
T-LMC-E150-S*** |
T-LMC-E200-S*** |
|
定子極距 |
mm |
32 |
32 |
32 |
32 |
32 |
32 |
|
定子重量 | kg/m |
7.5 |
10.1 |
12.7 |
12.7 |
20.7 |
26.8 |
|
定子可選擇長度 |
mm |
064、128、256 |
064、128、256 |
064、128、256 |
064、128、256 |
064、128、256 |
064、128、256 |
